Corriger les défauts d'objectifs grand angle avec Photoshop

Avec un objectif grand angle, il existe deux types de distorsions : la distortion en barillet et la distorsion en coussinet.
Suivant la distance de mise au point et la focale utilisée la distorsion varie.
Sur les distances les plus longues, il y aura une distorsion en barillet, les lignes sont alors convexe, déformées vers l'extérieur.
Dans ce cas les immeubles semblent gonflés, l'horizon est déformé et forme une sorte de bulle.
Sur les distances les plus courtes, il y aura une distorsion en coussinet, les lignes sont alors concave, déformées vers l'intérieur.
Plus la focale utilisée est petite (10 mm - 20 mm) plus la déformations est importante.
L'utilisation de cette propriété est intéressante pour des photos artistiques et l'esthétisme par exemple en utilisant des objectifs
de type "Fish eyes", mais dans la plupart des cas (photos de paysage), ce n'est pas l'effet recherché et celui-ci nuit à la photo.

Il existe un outil intégré à Photoshop, très simple d'utilisation et qui permet de corriger de nombreux défauts:
- Les déformations en barillet et coussinet
- Les perspectives et inclinaison
- Les aberrations chromatiques
- Le vignettage (lors de l'utilisation de filtres en grand angle par exemple)

Je vous propose, pour agrémenter ce tutoriel deux images, l'un avec des déformations en coussinet et l'autres en barillet.

Cette première photo a une déformation de l'objectif en coussinet, elle a été cadrée très sérré, et prise à une distance
relativement courte.



Pour corriger cette déformation, cliquer dans le menu de Photoshop sur "Filtre" / "Deformation" / "Correction de l'objectif"



La photo apparaît dans une nouvelle fenêtre, un cadrillage est ajouté automatiquement afin de pouvoir corriger les déformations
de façon précise. Sur la droite, le menu qui permet d'appliquer différentes corrections.

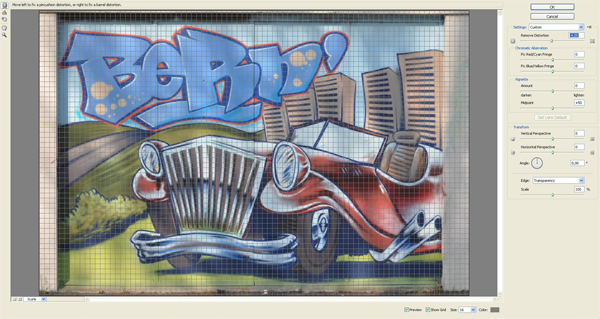

Voici donc la photo corrigée en dépaçant simplement un seul curseur, celui pour supprimer les déformations.



En faisant varier le curseur indiqué par une flèche rouge vers la gauche, on corrige les distorsions en coussinet.





Voici maintenant une autre photo présentant une déformation en barillet, l'horizon n'est pas droit mais bombé.
Lorsque l'on fait des photos de paysages, on est très souvent confronté à cette déformation.

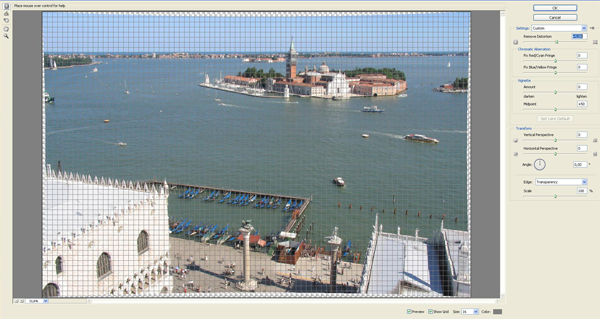

Il suffira simplement de déplacer le curseur vers la droite ce coup-ci pour corriger la déformation.
Comme on peut le constater, cette correction introduit des zones vides en haut, en bas, à gauche et à droite.
Il faudra donc pour ce type de photo de faire attention à cadrer un peu plus largement pour pouvoir recadrer la photo.



Pour recadrer une photo, utiliser l'outil désigné par une flèche rouge.
Pour plus de précision sur la méthode pour recadrer une photo reportez vous au tutoriel "Redresser une photo avec Photoshop"
présent sur ce forum dans la rubrique "Tutoriels sur Photoshop".



Voici le résultat final, il n'y a plus de déformation de l'horizon, la photo est recadrée.
