Question sur le détecteur de foudre

Bonjour Thierry,

je suis à la recherche d'information sur l'éventuelle possibilité de remplacer dans le détecteur de foudre le relais "mécanique" par un composant plus rapide moins volumineux et peut être moins consommateur.
J'ai cru comprendre qu'il était possible de le remplacer par un transistor ? mais comment ?
aurais tu une idée du composant idéal qui pourrait combler cette demande et pense tu que cela sois intéressent ? surtout niveau rapidité ?
Encore merci par avance pour ta réponse.
Bonnes photos.

Rémi

[ThierryD]

Bonjour Rémi,
il y a déjà un transistor sur le détecteur de foudre : le 2N2222 avant le relais.
Mais le problème est que si tu branche ton reflex directement entre la masse et la patte du transistor qui va vers le relais,
il n'y aura plus d'isolation galvanique et cela peut être dangereux pour ton reflex de ne pas être isolé du montage.
Il y a quand même du 9 - 12 Volts sur le détecteur de foudre, l'entrée du reflex doit seulement supporter 5 volts maxi


Par contre il est tout à fait possible de remplacer le relais par un optocoupleur, comme pour les sorties du "détecteur universel" par exemple (Photo09).
Dans ce cas il faudrait placer l'optocoupoleur à la place du relais et supprimer la diode 1N4004.
Il ne faudra pas oublier la résistance pour l'optocoupleur (celle de 330 Ohms).
Donc entre le+ et l'optocoupleur (la diode de l'optocoupleur) tu met la résistance de 330 Ohms et l'autre côté de la diode de l'optocoupleur tu le relis au transistor 2N2222 du détecteur de foudre.
Et dans ce cas là, tu retire le relais et la diode 1N4004.


A+
ThierryD.

Bonjour,

comme toujours un grand merci pour ta réponse plus que rapide !!!
Le site ou je commande propose le 4N25 ou le 4N27 mais pas le 26.... de ce que j'ai compris l'un peut bien remplacer l'autre y'en à t'il un à préférer ?

Merci encore.

rémi

[ThierryD]

Rémi,
Les 4N... c'est la même famille d'optocoupleur.
Une préférence pour un 4N25 car il a une valeur de transfert de courant identique au 4N26.
Mais bon, regarde surtout le prix.

Le gain entre optocoupleur et relais ne va pas être énorme quand même (au plus quelques millisecondes).
il me semble, de souvenir, que c'est ton boitier qui a un temps de déclenchement plus long que le mien par exemple.
Le mien environ 50ms, le tiens il me semble 150-200ms ?
Dans ce cas, c'est le boitier qui fait la différence pour déclencher au plus vite et saisir l'éclair.

A+
ThierryD.

Bonjour,

Effectivement nous en avions parlé.
mais après quelques essais et réglages sur le détecteur, j'arrive en réalité à prendre des photos. (il faut que je les postes).
Le fait de changer le relais par un opto, c'est surtout dans le but de réduire encore un peut mon montage, de plus le prix du composant est moindre et il parait que la consommation aussi.
Après c'est ce que je lis, je n'ai aucune compétence dans le domaine.

Rémi

[ThierryD]

Effectivement, tu gagnera un peu de place et sans aucun doute quelques petites millisecondes.
Pour la consommation, un mini relais consomme au environ (suivant le modèle bien sur), 30mA, l'optocoupleur 10mA (c'est des valeurs moyennes non calculées).
En tout cas j'attend avec impatience tes photos de foudre !
Pour ma part, je vais aussi en avoir à poster quelques unes, j'attend aujourd'hui et ce week end, il parait que l'on va avoir des orages ....

A+
ThierryD.

désolé je t'ai encore piqué tes dessins...

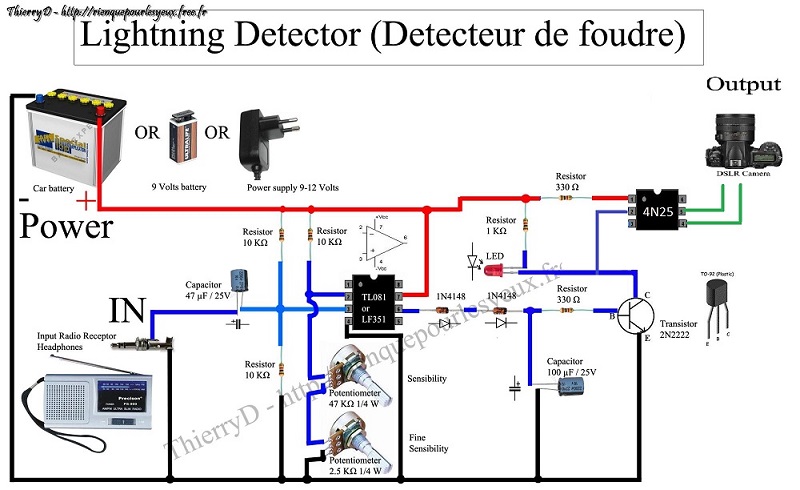

ca pourrait donner ca ?

merci.
Rémi

[ThierryD]

Bonjour Rémi,

Pour le dessin, étant donné que tu me l'a piqué, mais que tu l'as diffuser sur mon propre site (forum),
aucun soucis.
Par contre je n'aurai pas autorisé sa diffusion sur un autre site internet (Copyright).

Pour en revenir à nos moutons,
C'est exactement ca.
Le cablage est bon.

A+
ThierryD

Bonsoir,

non je ne me serais pas permis c'est juste pour communiquer avec toi c'est plus simple sur un schéma que tu à réalisé et au moins ca peut servir à d'autres
La commande est passée je ferais des retour dès que j'aurais réalisé cette version.

merci encore pour tes réponses claires et précises comme d'habitude.

Rémi

[ThierryD]
